Disjoncteur chauffe-eau : choisir, fonctionnement et branchement
Un chauffe-eau doit être branché sur des circuits électriques indépendants et protégés des risques de surtension par plusieurs disjoncteurs sur le tableau électrique. Il est obligatoire de brancher le chauffe-eau sur un disjoncteur 20A, le contacteur jour/nuit sur un disjoncteur 2A et l’ensemble de la ligne électrique protégé par un différentiel de 30mA. Le prix de l’installation de disjoncteurs varie entre 60€ et 355€, suivant les modèles et le coût de la main d’œuvre de l’électricien.
Quel disjoncteur de chauffe-eau choisir pour protéger son installation électrique ?
Pour chauffer le ballon d’eau chaude de son réservoir, un chauffe-eau électrique utilise une énergie dangereuse pour les personnes et les équipements en cas de surtension, surcharge ou fuite de courant.
C’est pourquoi, la ligne électrique reliant le chauffe-eau au tableau électrique et au compteur Linky doit être protégée par différents appareils modulaires électriques : les disjoncteurs.
La norme NF C 15-100 régit les conditions de réalisation des installations électriques domestiques. Cette réglementation impose l’obligation de branchement de disjoncteurs sur les systèmes de production d’eau chaude sanitaire.
Le rôle d’un disjoncteur est de protéger l’installation électrique des risques de surtension ou de surchauffe des circuits électriques. En cas d’anomalie, le disjoncteur coupe le courant électrique sur l’ensemble du logement ou uniquement sur la ligne électrique de l’appareil en anomalie de fonctionnement.
Dans le cas d’un ballon d'eau chaude, plusieurs types de disjoncteur doivent être envisagés pour une protection optimale.

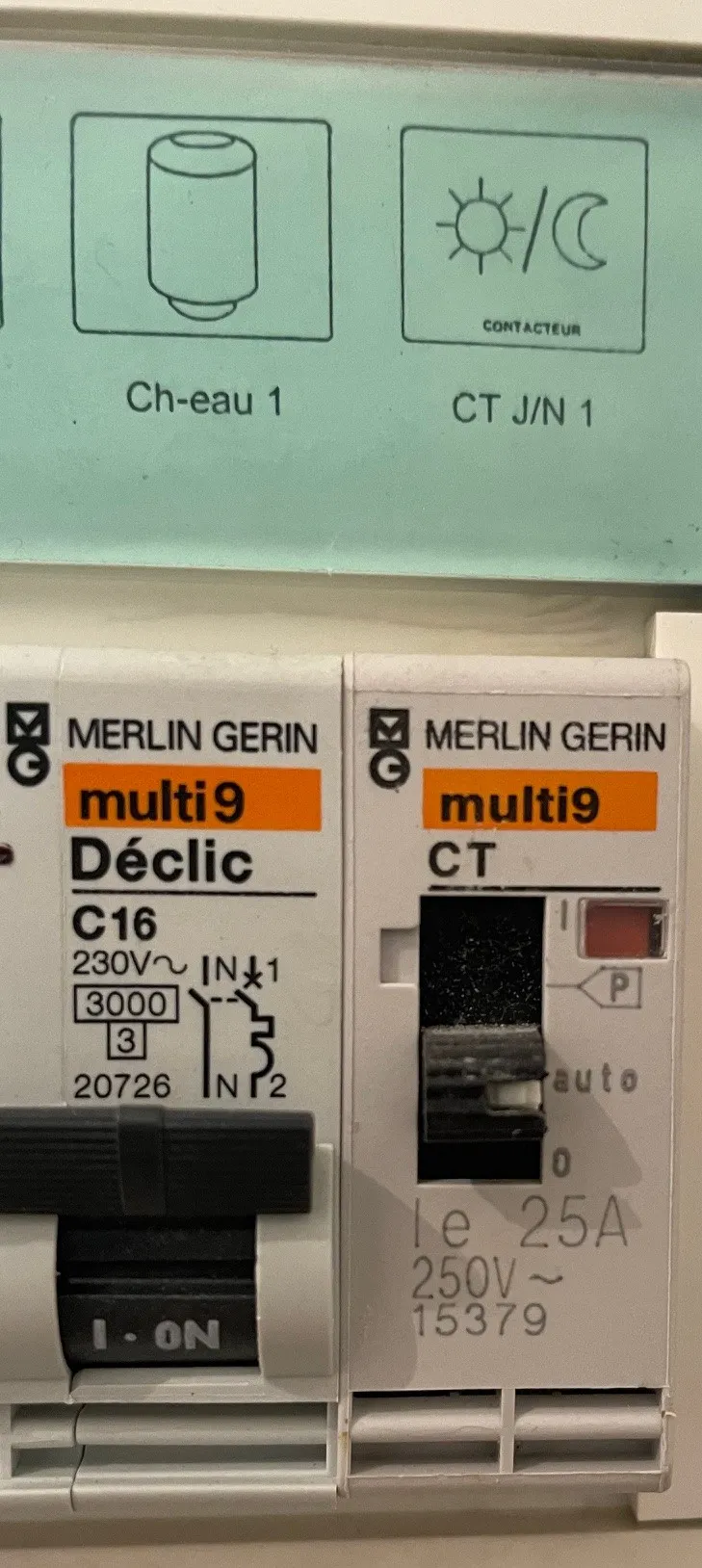

Calibre du disjoncteur chauffe-eau : 16A ou 20A ?
Chaque circuit d’appareils électroménagers ou électriques (lave-vaisselle, lave-linge, radiateurs électriques, VMC, etc.) doit être :
- protégé par un disjoncteur indépendant dans le tableau électrique d’un calibre suffisant ;
- relié par une section de câbles électriques de la bonne dimension.
Ainsi, le chauffe-eau doit être branché sur un circuit électrique protégé par un disjoncteur divisionnaire.
Il existe 2 calibres de disjoncteur pour un chauffe-eau : 16A et 20A.
En règle générale, le calibre du disjoncteur pour chauffe-eau est 20A avec des fils de 2,5mm2. Ce calibre est suffisant pour un modèle de ballon d’eau chaude standard.
Toutefois, le choix de l’intensité (ampérage) du disjoncteur dépend essentiellement de la puissance du chauffe-eau. A titre d’exemple, pour un chauffe-eau de 3 000 W en monophasé (230V), l’ampérage est de 3 200 W / 230V = 13A. En principe, un disjoncteur de chauffe-eau de 16A peut suffire à protéger votre installation.
👍 Pour faire le bon choix, il est indispensable de faire appel à un électricien professionnel.
C, D, B, à quoi correspondent les lettres sur le disjoncteur du chauffe-eau ?
Un disjoncteur divisionnaire affiche sur sa face avant l’ampérage (entre 16A et 20A dans le cas d’un cumulus électrique), ainsi que la courbe de déclenchement exprimée par une lettre. Les disjoncteurs de type C ou D sont les plus communs dans l’habitation. Pour un chauffe-eau, le disjoncteur est C16A ou C20A suivant le calibre choisi.
Disjoncteur différentiel de 30mA pour protéger le circuit du chauffe-eau
Le disjoncteur divisionnaire du chauffe-eau ne suffit pas à protéger totalement l’installation électrique et les personnes du logement. Aussi, il est obligatoire de brancher un disjoncteur différentiel de 30mA de classe A ou AC.
Un disjoncteur différentiel est d’une grande importance dans un tableau électrique. Ce petit boîtier est posé au bout de la rangée de circuits où se trouve le circuit chauffe-eau. Le rôle d’un différentiel est de couper l’alimentation électrique de la rangée de circuits sur laquelle il est posé lorsqu’il détecte une surintensité ou une surcharge.
Comme un divisionnaire, le disjoncteur différentiel du chauffe-eau comporte une intensité nominale en ampères (20A, 30A, 40A, 50A, 63A) calculée en fonction du nombre de circuits électriques branchés. Le calibre doit donc correspondre à la somme des calibres des divisionnaires posés sur la rangée du circuit du chauffe-eau.
Par exemple, la rangée du circuit du chauffe-eau comporte 2 radiateurs avec un disjoncteur de 20A : 20A (disjoncteur chauffe-eau) + 20A (disjoncteur radiateur 1) + 20A (disjoncteur radiateur 2) = 60A. Le calibre du disjoncteur différentiel pour le circuit du chauffe-eau peut être de 63A.
Disjoncteur divisionnaire 2A avec contacteur jour / nuit
Pour réduire le montant de sa facture d’électricité, il est recommandé de brancher un contacteur jour/nuit sur le circuit du chauffe-eau.
Ce dispositif de la forme d’un disjoncteur permet de décaler le cycle de chauffe du ballon d’eau chaude pendant des heures où le prix du kWh est le moins cher. Ces horaires à tarifs réduits correspondent à l'option tarifaire heures creuses (8h/jour 7j/7). Vous pouvez souscrire un contrat d’électricité en heures creuses chez tous les fournisseurs d’énergie.
En moyenne, les économies d’énergie avec un contacteur de chauffe-eau sont estimées à 100 € / an.
Les calibres du contacteur jour / nuit les plus courants se situent entre 20A et 25A en moyenne. A cela, il est obligatoire de poser une protection supplémentaire avec un disjoncteur 2A pour le contacteur.
Branchement du disjoncteur au chauffe-eau
Le branchement électrique d’un chauffe-eau associé à un disjoncteur doit respecter certaines normes.
Dans le cas où vous souhaitez ajouter un contacteur jour / nuit au chauffe-eau ou remplacer le disjoncteur du cumulus en cas de panne, il est fortement recommandé de faire appel à un professionnel électricien. La manipulation d’un dispositif électrique relié à l’alimentation générale doit être faite par un professionnel pour éviter tout risque d’électrocution.
Le coût du branchement d’un disjoncteur de chauffe-eau sur le tableau électrique représente entre 60 € et 355 € en moyenne comprenant :
- le prix d’achat des disjoncteurs de chauffe-eau (divisionnaire, différentiel, 2A pour contacteur) situe entre 20 € et 300 € selon les marques (Legrand, Hager, Schneider, etc.) et les magasins de distribution (Leroy Merlin, Castorama, etc.) ;
- le prix de la main d'œuvre qui varie entre 40 € et 55 € selon le tarif horaire de l’électricien.
Disjoncteur avec un chauffe-eau électrique
L'installation basique d’un disjoncteur sur un chauffe-eau électrique standard implique de brancher directement le disjoncteur 16A ou 20A sur le circuit du chauffe-eau.
Le raccordement des fils de phase et neutre ainsi que la liaison à la terre doivent respecter le schéma de branchement du disjoncteur au chauffe-eau électrique suivant :
- Coupez l’alimentation électrique sur le disjoncteur général ;
- Repérez le rail de circuits électriques sur lequel vous souhaitez ajouter le disjoncteur du chauffe-eau ;
- Coupez le disjoncteur différentiel (position 0) ;
- Positionnez et clipsez le disjoncteur du chauffe-eau en bout de rangée ;
- Libérez deux bornes du disjoncteur à l’aide de deux peignes d’alimentation ;
- Dénudez les fils électriques du chauffe-eau et connectez le neutre et la phase sur les bornes du disjoncteur ;
- Raccordez le fil de terre à la borne du disjoncteur ;
- Finalisez en plaçant une étiquette pour signaler le disjoncteur du chauffe-eau ;
- Remettez le courant électrique ;
Disjoncteur avec un chauffe-eau thermodynamique
Un chauffe-eau thermodynamique est un appareil de production d’ECS à énergie renouvelable. Le chauffe-eau intègre une pompe à chaleur dans le ballon d’eau chaude, un équipement de chauffe qui permet de diviser par 3 la consommation du cumulus.
Le branchement du disjoncteur pour un chauffe-eau thermodynamique est similaire à celui d’un chauffe-eau électrique classique.
A noter que le calibre du disjoncteur du chauffe-eau thermodynamique recommandé est d’au moins 20A.
Disjoncteur avec un contacteur jour / nuit
Le câblage du disjoncteur du chauffe-eau électrique associé à un contacteur jour/nuit doit respecter le branchement suivant :
- Coupez le courant électrique via le disjoncteur général ;
- Ouvrez le tableau électrique et repérez le rail du circuit électrique du chauffe-eau ;
- Coupez le différentiel ;
- Placez le contacteur jour / nuit en bout de rangée ;
- Ajoutez un disjoncteur 2A entre le contacteur et le disjoncteur du chauffe-eau ;
- Libérez les fils de neutre et phase du disjoncteur du chauffe-eau et raccordez-les aux bornes 2 et 4 du contacteur ;
- Coupez un nouveau fil neutre et raccordez-le de la bornes 1 du contacteur au disjoncteur du cumulus ;
- Répétez l’opération pour la borne 3 du contacteur ;
- Raccordez le disjoncteur 2A au contacteur via les bornes A1 ou A2 ;
- Reliez le câble C1 du contacteur sec du compteur Linky à la phase du disjoncteur du contacteur ;
- Relevez la manette du disjoncteur sur « on » et la manette du contacteur en position « auto » ;
- Réarmez le disjoncteur général pour rétablir le courant électrique.
A noter que le branchement du contacteur jour / nuit avec un chauffe-eau thermodynamique est similaire au schéma de câblage du disjoncteur d’un chauffe-eau classique.
Toutefois, un chauffe-eau thermodynamique avec deux alimentations électriques (1 ligne de 1,5 mm2 pour la PAC et 1 ligne de 2,5mm2 pour le contacteur) nécessite un branchement respectif sur deux disjoncteurs 2A.
Disjoncteur avec une horloge modulaire programmable de chauffe-eau
Une horloge modulaire programmable est un dispositif similaire dans son fonctionnement au contacteur jour / nuit. Elle permet d’activer la mise en marche du chauffe-eau par intermittence pendant des heures précises.
Comme le contacteur, l’horloge doit être associée à un disjoncteur 2A.
Le disjoncteur de l’horloge modulaire s’installe directement sur le tableau électrique selon le câblage suivant :
- Coupez le courant électrique via le disjoncteur général ;
- Ouvrez le tableau électrique et repérez le rail du circuit électrique du chauffe-eau ;
- Coupez le différentiel ;
- Contrôlez qu’il y a assez de place en amont ou aval car l’horloge modulaire prend 3 emplacements sur le rail électrique ;
- Ajoutez l’horloge modulaire avec un disjoncteur 2A à proximité du disjoncteur du chauffe-eau ;
- Connectez un fil de phase entre la borne U1 de l’horloge et la borne du disjoncteur 2A ;
- Recommencez l’opération pour la borne U2 de l’horloge ;
- Raccordez un fil de phase entre le disjoncteur du chauffe-eau et la borne 1 de l’horloge modulaire ;
- Branchez la phase du disjoncteur du chauffe-eau sur la borne 4 de l’horloge modulaire ;
- Réarmez le disjoncteur général et le différentiel pour rétablir le courant électrique.
Les positions du disjoncteur du cumulus électrique
Le disjoncteur d’un chauffe-eau est muni d’une manette qu’il suffit de relever ou d’abaisser pour alimenter ou couper le cumulus électrique ou le chauffe-eau thermodynamique.
Il y a 2 positions du disjoncteur du chauffe-eau :
- La manette relevée en position « I » ou « ON » indique que le circuit électrique du chauffe-eau est fermé par le disjoncteur, ce qui laisse le courant électrique passer pour alimenter ledit chauffe-eau ;
- La manette relevée en position « O » ou « OFF » indique que le disjoncteur a sauté lors de la détection d’une anomalie et que le chauffe-eau est à l’arrêt. Vous pouvez aussi actionner la position du chauffe-eau sur OFF de manière manuelle.
⚠️ Attention, le disjoncteur du chauffe-eau et le contacteur jour / nuit sont souvent confondus. Visuellement, les deux modules se ressemblent, sauf qu’il y a 3 positions pour le contacteur jour/nuit :
- Le mode « auto » pour activer le chauffe-eau automatiquement pendant les heures creuses ;
- Le mode « I » pour la marche forcée du chauffe-eau. Cette position permet d’activer le cycle de chauffe du cumulus en permanence dans la journée. Cette manipulation du contacteur en marche forcée est conseillé sur un temps courts au risque de surconsommer de l’énergie et de payer une facture d’électricité élevée ;
- Le mode « O » pour la coupure d’alimentation électrique manuelle du chauffe-eau.
Le disjoncteur du chauffe-eau saute : raisons et solutions
Les disjonctions d'un chauffe-eau peuvent être dues à un problème hydraulique ou électrique. Il est rare qu'il faille carrément changer de chauffe-eau.
Une résistance HS
Dans certains cas de figure, il peut arriver que le cumulus électrique fasse sauter le disjoncteur à cause d’un problème technique interne.
Une résistance HS à l’intérieur du ballon d’eau chaude peut déclencher la disjonction sur le tableau. La résistance du chauffe-eau directement plongée dans l’eau peut être entartrée ou défectueuse, ce qui entraîne un court-circuit sur la ligne électrique.
Notre conseil :
- Coupez le courant sur le disjoncteur général ;
- Vidangez le chauffe-eau ;
- Ouvrez la cuve ;
- Observez l’état de fonctionnement de la résistance. En cas de surtension ou court-circuit, la résistance du chauffe-eau est souvent perforée avec une infiltration d’eau ;
- Faites appel à un professionnel électricien pour remplacer la résistance du chauffe-eau.
Connecteurs du thermostat HS
Le problème de disjonction du chauffe-eau peut être causé par une fonte des connecteurs du thermostat.
Ouvrez le capot en dessous du cumulus et observez les branchements.
Des traces noires autour des connecteurs signifient qu’il y a un problème sur le thermostat entraînant une surchauffe de l’eau dans la cuve et une surintensité sur le tableau électrique.
Il est conseillé de faire appel à un professionnel chauffagiste pour remplacer le thermostat défectueux.
Problème de disjoncteur en panne
Le disjoncteur du chauffe-eau peut être la cause même des disjonctions fréquentes. Une manette cassée ou des traces noires autour du disjoncteur indiquent en général des anomalies de fonctionnement.
Là encore, procédez au remplacement de la pièce par un nouveau disjoncteur pour le circuit du chauffe-eau.
Un problème électrique général
Les coupures du chauffe-eau peuvent aussi être causées par un problème sur l’installation électrique générale. Un problème de câblage entre le chauffe-eau et le réseau général peut entraîner des surintensités ou des court-circuits.
Notre conseil : faites contrôler les branchements par un électricien professionnel.
L’ajout d’appareils électriques peut créer une surcharge électrique en cas de fonctionnement simultané. Résultat, il y a un dépassement de puissance sur le compteur Linky, ce qui fait systématiquement sauter le disjoncteur général.
Notre conseil : Pour résoudre le problème du chauffe-eau avec Linky, il est nécessaire de changer la puissance du compteur en vous adressant au fournisseur d’énergie. Sachez que l’augmentation de puissance entraîne une hausse de l’abonnement du contrat d’électricité et donc une hausse de la facture d’électricité.
